Cơ cấu kẹp dùng con lăn bố trí hình chữ L
Thông số kỹ thuật & tính năng
- Mục đích/
chức năng
-
Định vị /
Kẹp
Lắp đặt
chức năng
Kẹp Lắp đặt

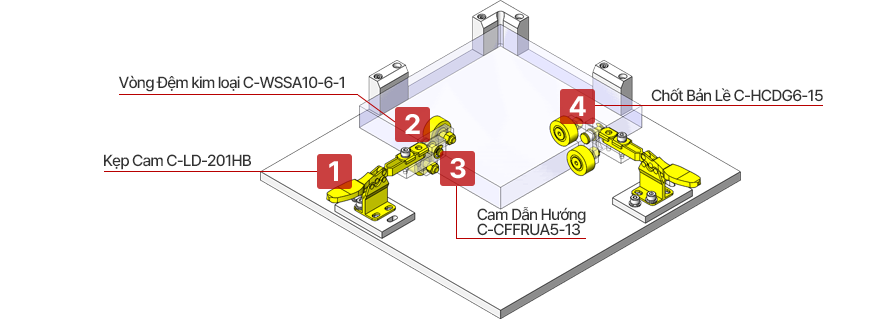

Bố trí con lăn theo hình chữ L để kẹp được theo hai phương.
Khi kẹp, con lăn trên tiếp xúc với phôi trước, sau đó con lăn còn lại tiếp xúc với mặt bên của phôi.
Độ nghiêng của đầu con lăn được điều chỉnh để con lăn có thể tiếp xúc dần với bề mặt phôi trước khi kẹp chặt.
Khi kẹp, con lăn trên tiếp xúc với phôi trước, sau đó con lăn còn lại tiếp xúc với mặt bên của phôi.
Độ nghiêng của đầu con lăn được điều chỉnh để con lăn có thể tiếp xúc dần với bề mặt phôi trước khi kẹp chặt.
※ Đây là ví dụ mang tính tham khảo cho thiết kế. Các thành phần của thiết bị có thể khác với thực tế.
| STT | Thành phần | Mã hàng Economy series |
Thông số kỹ thuật | Số lượng | Đơn giá |
|---|---|---|---|---|---|
| 1 | Kẹp Cam | C-LD-201HB | Kích thước bulong kẹp: M5
Vật liệu: Thép (thân), Thép + đệm cao su (bu lông) Lực kẹp (N): 360 |
2 | 35,272 VND |
| 2 | Vòng Đệm kim loại | C-WSSA10-6-1 | Đường kính ngoài D(mm): 10
Đường kính trong V(mm): 6 Vật liệu: Thép Xử lý bề mặt: Xử lý crom hóa trị ba sáng |
2 | 2,893 VND |
| 3 | Cam Dẫn Hướng | C-CFFRUA5-13 | Kích thước danh nghĩa của phần vít (M)(mm): M5×0.8
Vật liệu: Thép carbon Phương pháp siết chặt: Có lỗ lục giác ở đầu Tải trọng động cơ bản Cr(N): Tốc độ quay cho phép (rpm): 1500 |
4 | 321,499 VND |
| 4 | Chốt Bản Lề | C-HCDG6-15 | Đường kính trục D(mm): 6
Kích thước L (mm): 15 Vật liệu: Thép Xử lý bề mặt: Phủ oxit đen |
2 | 22,791 VND |
※ Đơn giá chưa bao gồm VAT, giá mới nhất vui lòng cập nhật trên website.
Danh sách sản phẩm
1
2
3
4
※ Giá được nêu là giá thấp nhất của dòng sản phẩm đó.
