Cơ cấu an toàn khi sử dụng cửa cho việc bảo trì
Thông số kỹ thuật & tính năng
- Mục đích/
chức năng
-
Thân chính/
Cấu trúc
An toàn
chức năng
Cấu trúc An toàn
Điều chỉnh vị trí cảm biến bằng tấm giá đỡ, lò xo và núm chống tháo lỏng.
Xác nhận vị trí cho cánh cửa bảo trì khi khoá hay đóng cửa.
Sau khi đóng cánh cửa bảo trì, hãy cố định chi tiết giá đỡ được kết nối với bản lề lò xo bằng núm nhám chống tháo lỏng.
Giá đỡ được kiểm soát bởi cảm biến để xác nhận đóng/mở.
Khi núm vặn giữ cửa cố định được tháo lỏng, giá đỡ và núm vặn sẽ bật lên cùng với bản lề lò xo, ngắt tín hiệu từ cảm biến xác nhận đóng/mở.
Xác nhận vị trí cho cánh cửa bảo trì khi khoá hay đóng cửa.
Sau khi đóng cánh cửa bảo trì, hãy cố định chi tiết giá đỡ được kết nối với bản lề lò xo bằng núm nhám chống tháo lỏng.
Giá đỡ được kiểm soát bởi cảm biến để xác nhận đóng/mở.
Khi núm vặn giữ cửa cố định được tháo lỏng, giá đỡ và núm vặn sẽ bật lên cùng với bản lề lò xo, ngắt tín hiệu từ cảm biến xác nhận đóng/mở.

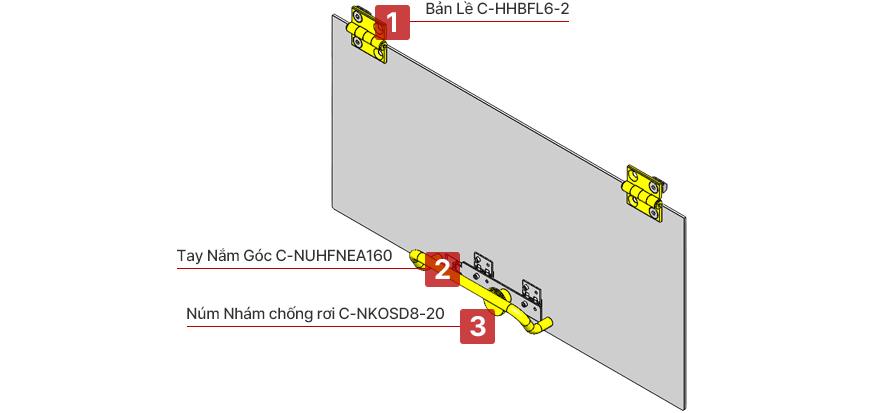

※ Đây là ví dụ mang tính tham khảo cho thiết kế. Các thành phần của thiết bị có thể khác với thực tế.
| STT | Thành phần | Mã hàng Economy series |
Thông số kỹ thuật | Số lượng | Đơn giá |
|---|---|---|---|---|---|
| ① | Bản Lề | C-HHBFL6-2 | Chiều rộng (W)(mm): 48
Chiều dài (mm): 47 Vật liệu thân chính: Nhôm Xử lý bề mặt thân chính: Anode đen |
2 | 44,500 VND |
| ② | Tay Nắm Góc | C-NUHFNEA160 | Khoảng cách lắp L(mm): 160
Vật liệu: Nhôm hợp kim Xử lý bề mặt: Anode |
1 | 102,827 VND |
| ③ | Núm Nhám chống rơi | C-NKOSD8-20 | Loại bộ phận lắp ráp: Ren dương (có vai)
Đường kính bộ phận lắp ráp (M): M8 Vật liệu: Thép không gỉ Xử lý bề mặt: Chải |
1 | 180,729 VND |
※ Đơn giá chưa bao gồm VAT, giá mới nhất vui lòng cập nhật trên website.
Danh sách sản phẩm
1
2
3
※ Giá được nêu là giá thấp nhất của dòng sản phẩm đó.
