Giảm chi phí & thời gian thiết kế với dòng linh kiện Economy series
siêu tiết kiệm
Giá thấp nhất, Chất lượng uy tín
Kiểm tra trực quan độ chính xác bằng camera
Thông số kỹ thuật & tính năng
- Mục đích /
chức năng
-
Vận chuyển/
Di chuyển
Định vị/
Kẹp
Truyền động/
Bộ truyền động
chức năng
Di chuyển Định vị/
Kẹp Truyền động/
Bộ truyền động

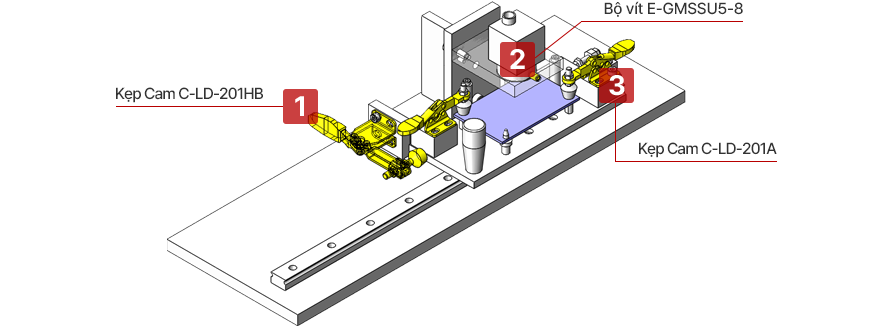

Các đồ gá thủ công có tính năng lặp lại vị trí.
Đặt phôi và cố định nó bằng kẹp định vị, sau đó kiểm tra trực quan hình ảnh trên màn hình bằng camera.
Kẹp định vị được chọn là loại kẹp từ trên xuống cho các phôi, chỉ có thể cố định bằng mặt trên và dưới của chúng.
Môi trường/Khả năng vận hành: Một cơ cấu sẽ đặt phôi lên một tấm đỡ bằng cách sử dụng thanh dẫn hướng tuyến tính, di chuyển phôi tới vị trí phía dưới camera và cố định lại bằng kẹp định vị.
Đặt phôi và cố định nó bằng kẹp định vị, sau đó kiểm tra trực quan hình ảnh trên màn hình bằng camera.
Kẹp định vị được chọn là loại kẹp từ trên xuống cho các phôi, chỉ có thể cố định bằng mặt trên và dưới của chúng.
Môi trường/Khả năng vận hành: Một cơ cấu sẽ đặt phôi lên một tấm đỡ bằng cách sử dụng thanh dẫn hướng tuyến tính, di chuyển phôi tới vị trí phía dưới camera và cố định lại bằng kẹp định vị.
※ Đây là ví dụ mang tính tham khảo cho thiết kế. Các thành phần của thiết bị có thể khác với
thực tế.
| STT | Thành phần | Mã hàng Economy series |
Thông số kỹ thuật | Số lượng | Đơn giá |
|---|---|---|---|---|---|
| 1 | Kẹp Cam | C-LD-201HB | Kích thước bulong kẹp: M5
Vật liệu: Thép (Thân), Thép (Bu lông) Lực kẹp (N): 360 |
1 | 35,272 VND |
| 2 | Bộ vít | E-GMSSU5-8 | Vít danh nghĩa (M): 5
Chiều dài L(mm): 8 Vật liệu: Thép không gỉ Tuân thủ RoHS10 |
2 | 812 VND |
| 3 | Kẹp Cam | C-LD-201A | Kích thước bulong kẹp: M4
Vật liệu: Ni lông (thân), Ni lông (bu lông) Lực kẹp (N): 264 |
2 | 27,577 VND |
※ Đơn giá chưa bao gồm VAT, giá mới nhất vui lòng cập nhật trên website.
Danh sách sản phẩm
1![Vít Trí Lục Giác Chìm- Đầu Lõm, thép không gỉ [Tuân thủ RoHS]](/pr/vona/eco_design/images/110310926189.jpg)
2
3
※ Giá được nêu là giá thấp nhất của dòng sản phẩm đó.
